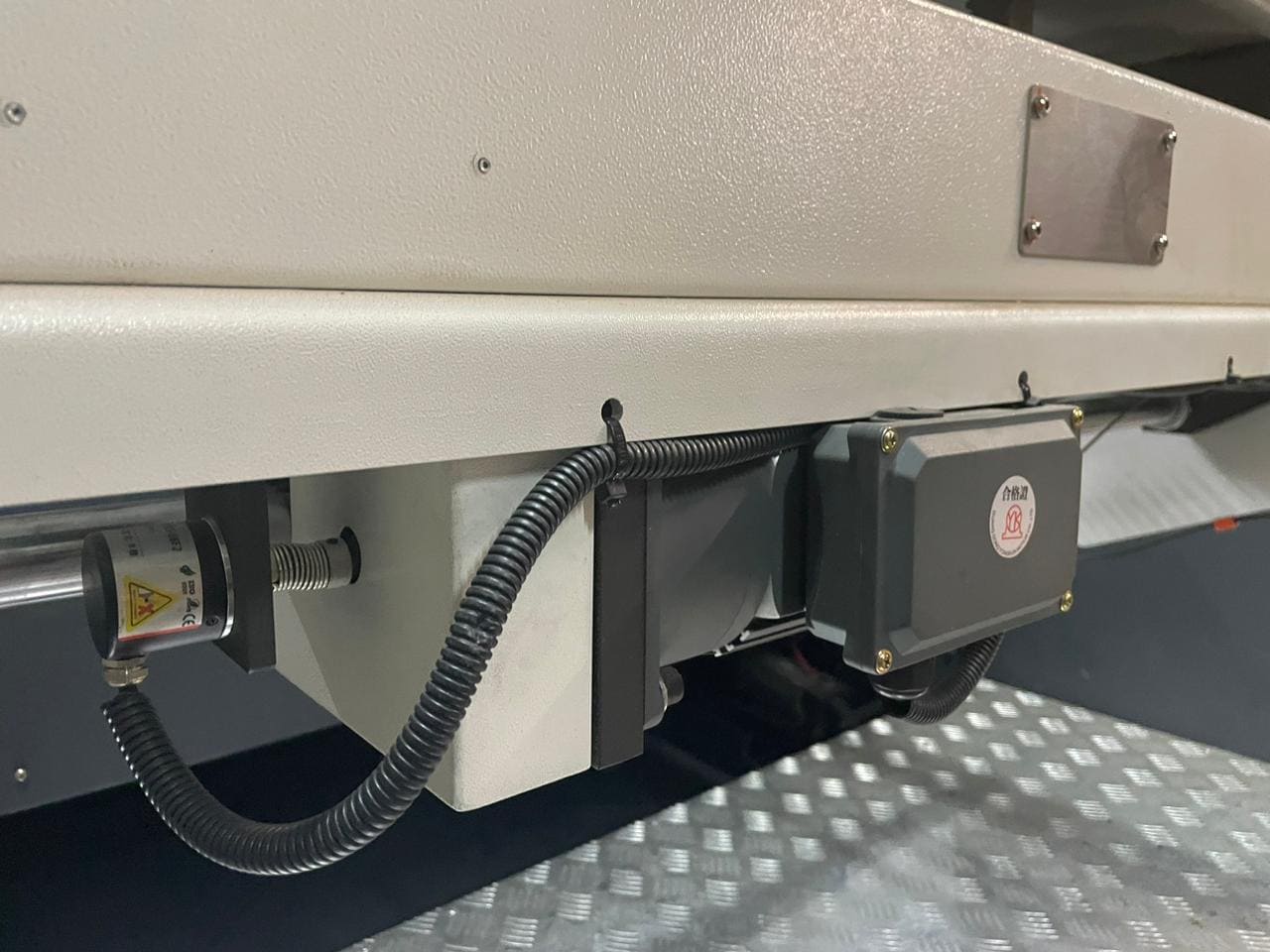

При помощи энкодеров можно определять положение вращающихся валов. Помимо контроля положения вращающихся валов, при помощи энкодеров можно ещё измерять длину, расстояние, или задавать перемещение инструмента на станке с ЧПУ в ручном режиме.

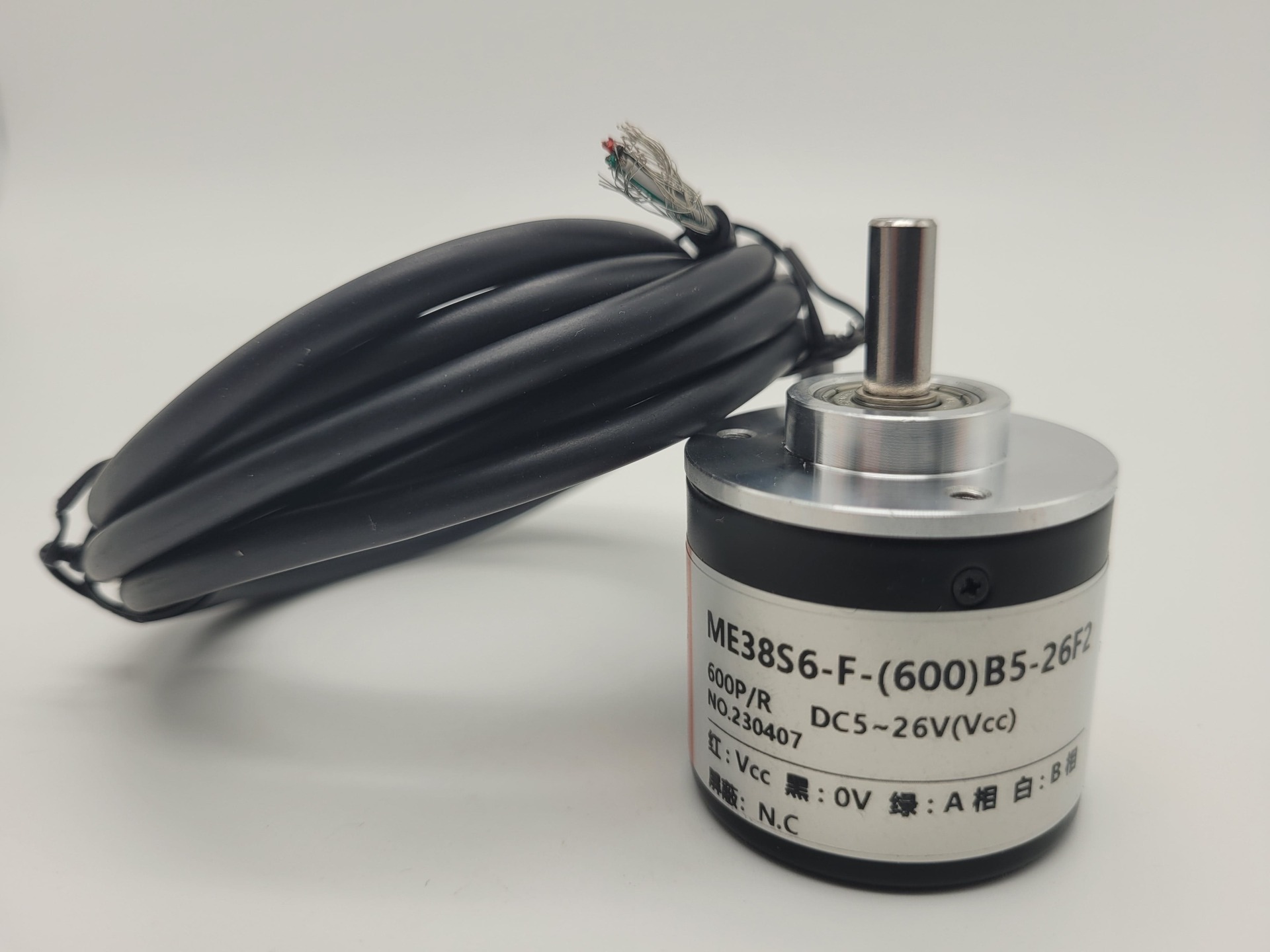

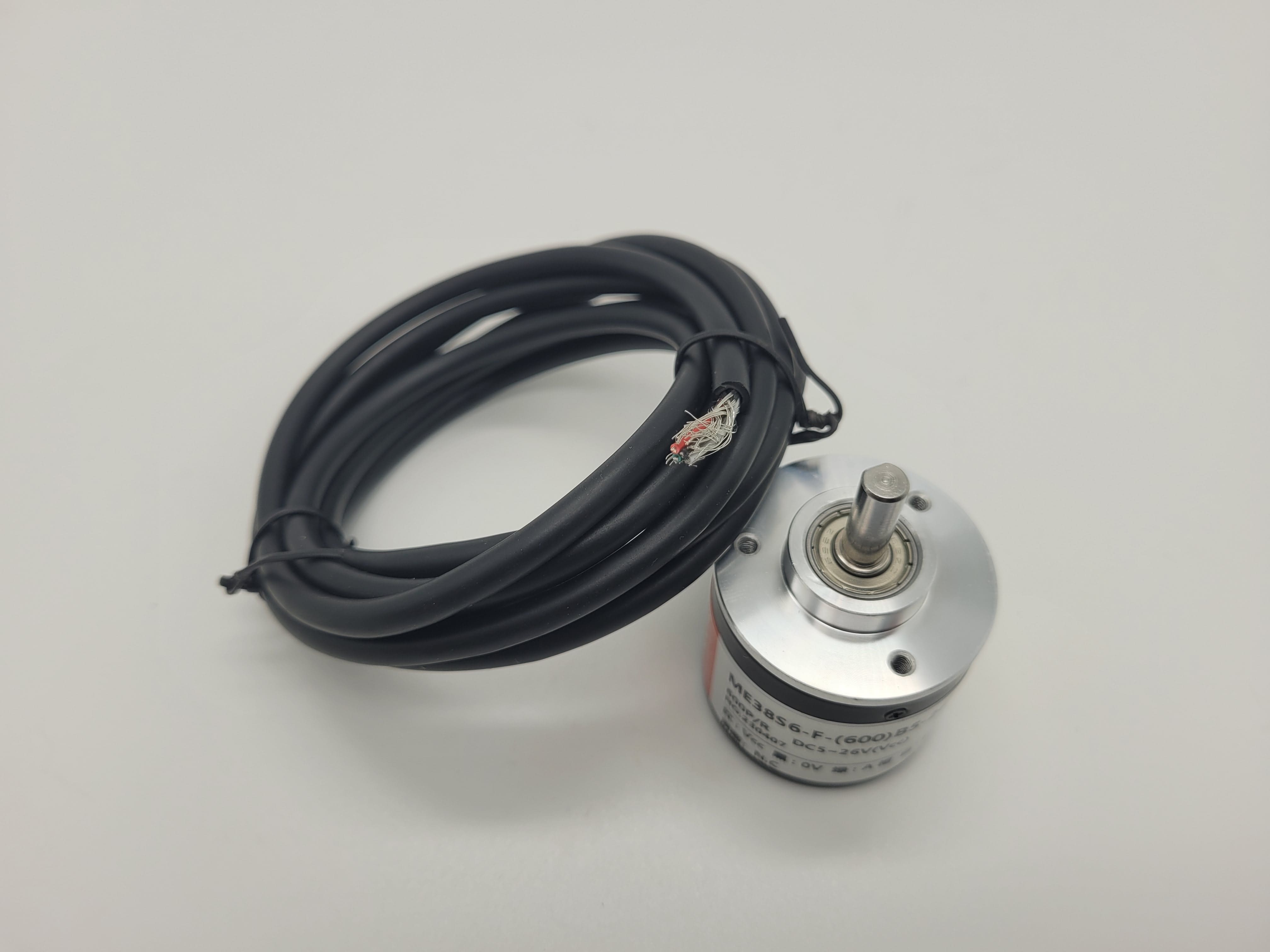

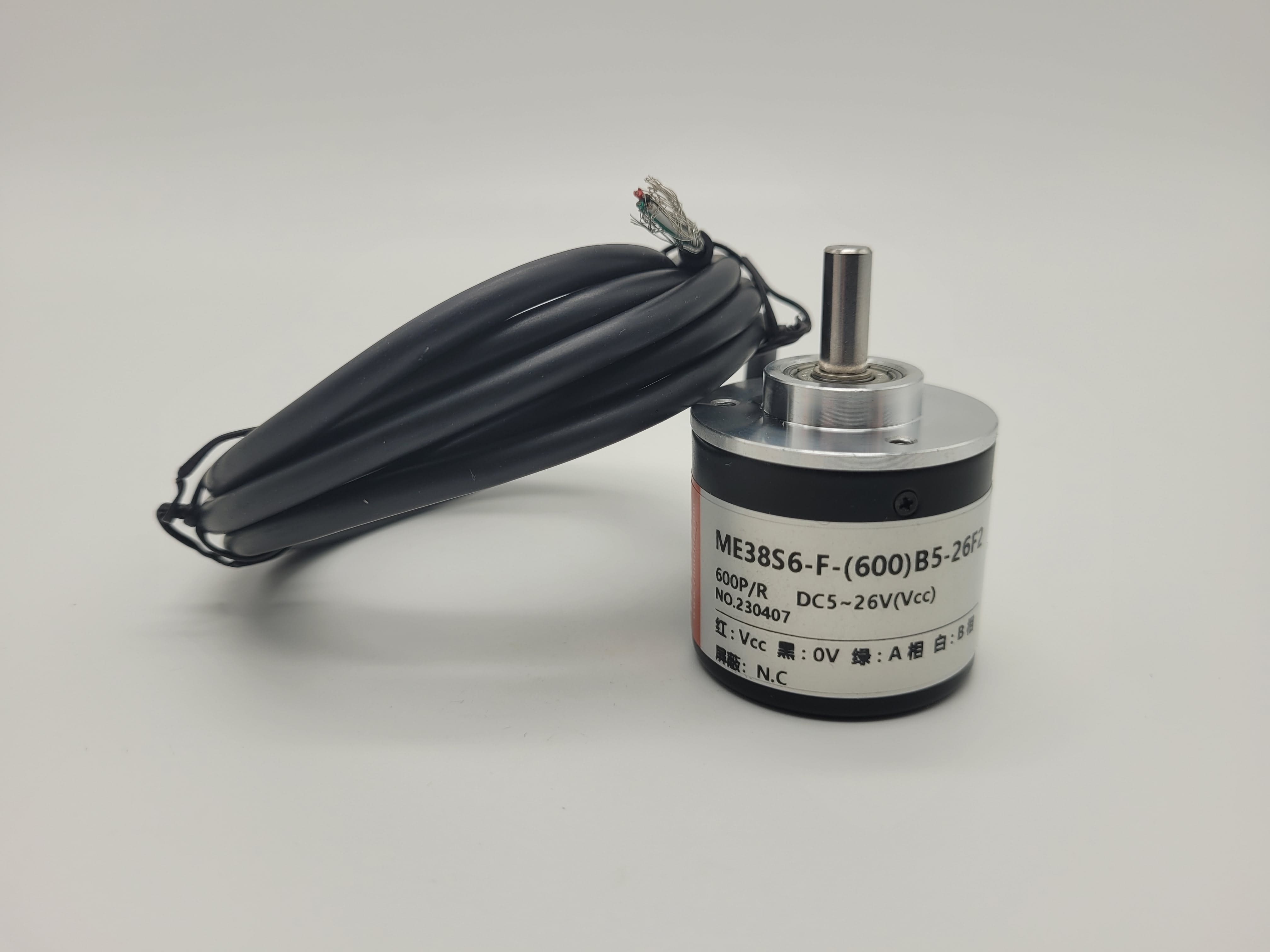

Датчик преобразует вращение оси в два импульсных сигнала, по которым можно определить направление и угол поворота. Для подключения этого датчика контроллер должен иметь специальный двухфазный вход.
Датчик позволяет создать систему для измерения и индикации углового и линейного перемещения, а также автоматизировать технологические процессы различного станочного оборудования.
Датчик имеет два выхода с открытым коллектором. Чтобы увидеть сигналы, выходы необходимо подключить через резисторы около 1-2 кОм к положительному полюсу источника питания.
На выходах формируются импульсные последовательности, сдвинутые на 90 градусов, что позволяет определить направление вращения.
Один полный “шаг” состоит из 4 тактов, на каждом из которых происходит изменение сигнала. Контроллер может увеличить дискретность датчика до 1600 импульсов на оборот и таким образом, существенно увеличить точность измерения.
